"Die Plotterkonfiguration kann aus einem der folgenden Gründe nicht verwendet werden..." beim Exportieren oder Publizieren einer PDF-Datei in AutoCAD-Produkten

Autodesk Support

11. April 2025

Abgedeckte Produkte und Versionen

Problem:

Beim Publizieren, Stapelplotten oder Exportieren einer Datei in PDF wird die folgende Fehlermeldung angezeigt:

Fehler

Die Plotterkonfiguration kann aus einem der folgenden Gründe nicht verwendet werden: Die Voreinstellung wurde nicht gefunden, das Gerät wurde nicht gefunden oder es liegt ein Treiberproblem vor.

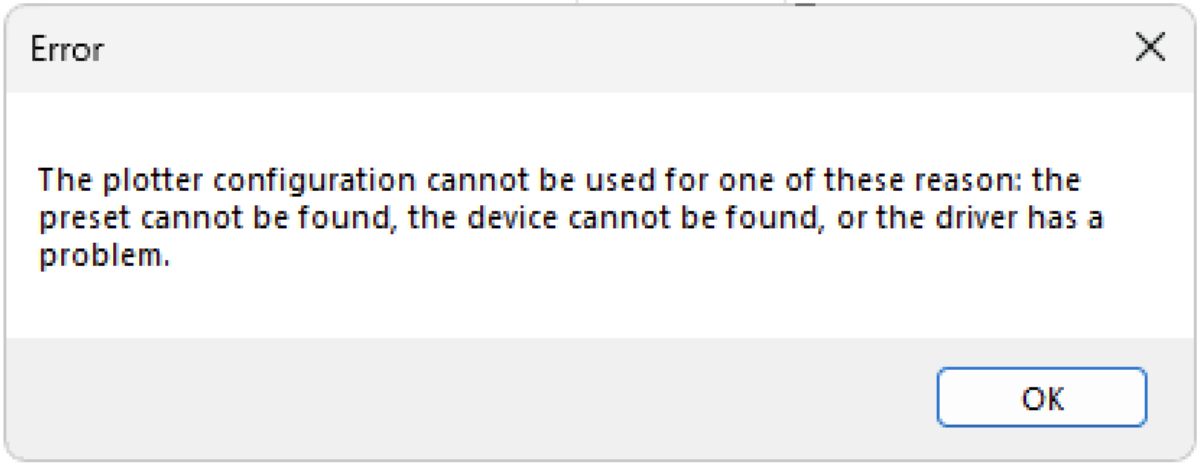

Fehler: Die Plotterkonfiguration kann aus einem der folgenden Gründe nicht verwendet werden

Anmerkung:

  • Die Meldung kann auftreten, wenn Sie den Befehl EXPORTPDF verwenden oder die Option aus dem Anwendungsmenü auswählen.
  • Die Meldung wird möglicherweise angezeigt, nachdem Sie im Fenster Als PDF speichern auf OK geklickt haben oder wenn Sie die Funktion zum ersten Mal gestartet haben.

Ursachen:

Die PDF-Voreinstellung wurde nicht ausgewählt oder ist nicht verfügbar. Dies kann in folgenden Fällen der Fall sein:
  • Eine zuvor zugewiesene PC3-Datei wurde in den angegebenen Ordner für Plotter verschoben oder gelöscht.
  • Der angegebene Plotterordner wurde verschoben oder gelöscht.
  • Der vorgabemäßige oder angegebene Support-Pfad wurde überschrieben.

PDF-Voreinstellung bei Verwendung der Funktion EXPORT:

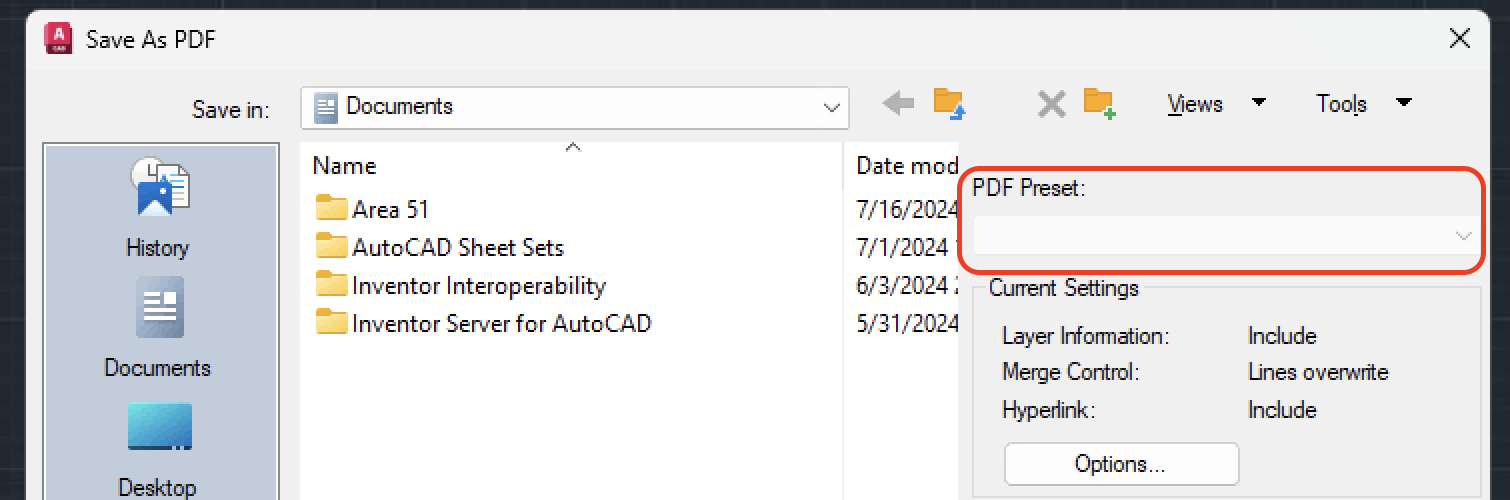

Fehlende PDF-Voreinstellung im Dialogfeld Als PDF speichern (EXPORT)

PDF-Voreinstellung bei Verwendung der Funktionen PUBLIZIEREN oder BATCHPLOT:

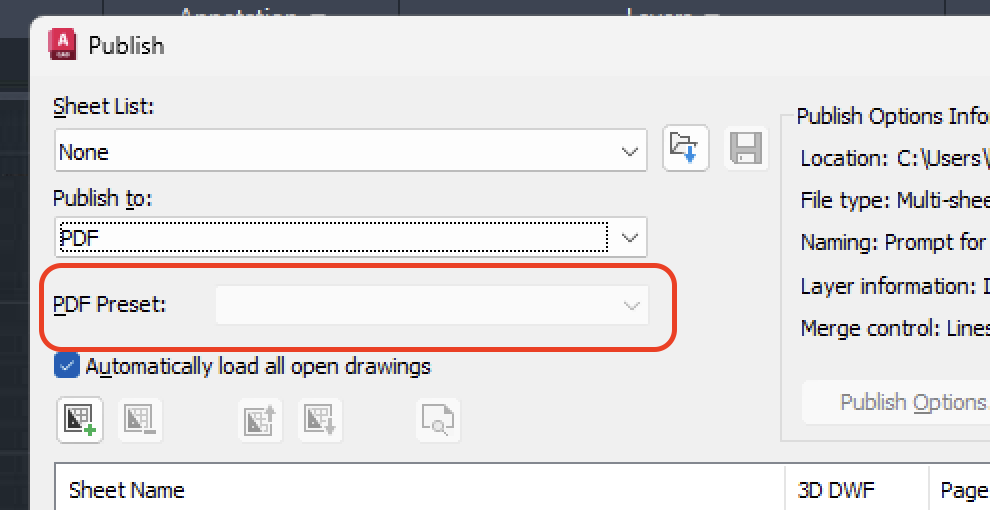

Fehlende PDF-Voreinstellung im Dialogfeld Publizieren (PUBLIZIEREN und BATCHPLOT)


Lösung:

Führen Sie die folgenden Schritte durch:

PDF-Voreinstellung auswählen

  1. Klicken Sie auf den Dropdown-Pfeil neben dem leeren Feld.
  2. Wählen Sie einen der PC3-Treiber aus der Dropdown-Liste aus.

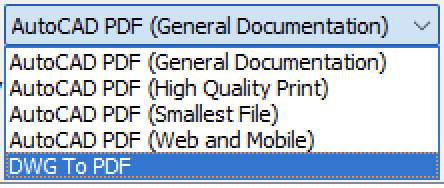

PDF-Voreinstellung für PC3-Treiber Dropdown-Liste

Falls keine PC3-Datei ausgewählt werden kann, überprüfen Sie, ob sich die PC3-Dateien am angegebenen Plotterspeicherort befinden

  1. Geben Sie PLOTTERMANAGER in die Befehlszeile ein.
  2. Stellen Sie sicher, dass sich die folgenden PC3-Dateien im Ordner befinden:
    • AutoCAD PDF (Allgemeine Dokumentation)
    • AutoCAD PDF (High Quality Print)
    • AutoCAD PDF (Smallest File)
    • AutoCAD PDF (Web und Mobil)
    • DWG zu PDF

Wenn die PC3-Dateien fehlen

  • Fügen Sie den angegebenen Plotterdateipfad hinzu. Der vorgegebene Plotterpfad lautet:

    C:\Benutzer\\AppData\Roaming\Autodesk\\Rxx.x\\plotters

  • Setzen Sie den Ordnerpfad zurück (für einen Ordner):
  1. Geben Sie in einer beliebigen Zeichnung OP ein und drücken Sie die Eingabetaste.
  2. Wechseln Sie zur Registerkarte Dateien.
  3. Führen Sie einen Bildlauf nach unten zum Eintrag "Pfad für Drucker-Support-Datei" durch, und erweitern Sie ihn.
  4. Erweitern Sie den Eintrag Suchpfad für Druckerkonfiguration.
  5. Wählen Sie die dort aufgelisteten Pfade aus und klicken Sie auf Entfernen.
  6. Klicken Sie auf Anwenden. Es sollte eine Eingabeaufforderung angezeigt werden:

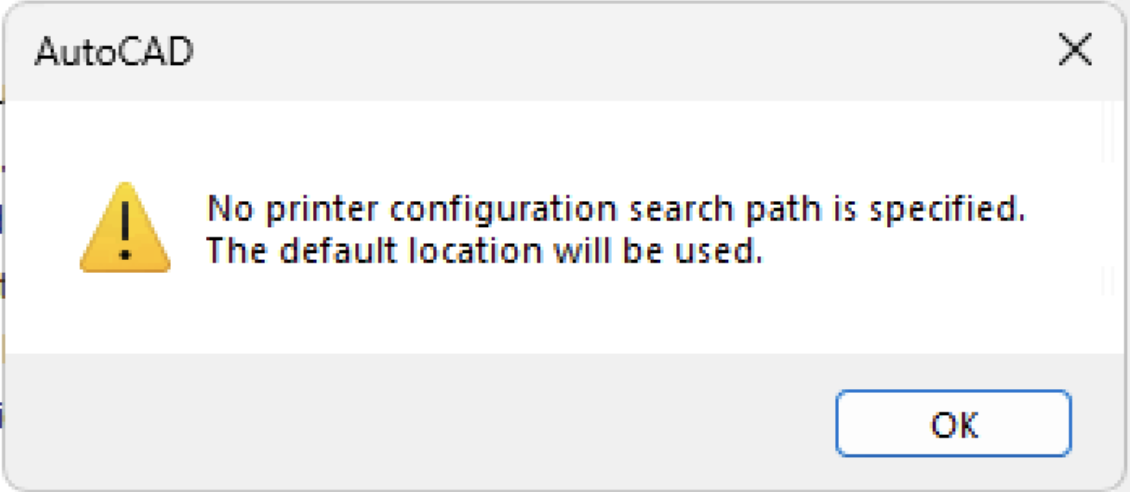

Keine Druckerkonfigurationswarnung

  1. Klicken Sie auf OK.  Der entfernte Pfad wird mit dem Vorgabewert gefüllt.
  2. Öffnen Sie den Pfad, der automatisch in Windows Explorer hinzugefügt wurde, und überprüfen Sie, ob die AutoCAD PDF PC3-Standarddateien (AutoCAD PDF.pc3 und DWG To PDF.pc3) vorhanden sind. Sie wird folgende Struktur haben:
C:\Benutzer\\AppData\Roaming\Autodesk\\Rxx.x\\plotters
  • Kopieren Sie die Sicherungskopie des Ordnerinhalts aus dem Benutzerdaten-Cache in den Produktordner:
  1. Von C:\Programme\Autodesk\AutoCAD 20xx\UserDataCache\Plotters
  2. Nach: C:\Benutzer\\AppData\Roaming\Autodesk\\Rxx.x\\plotters
  • Setzen Sie AutoCAD auf die Vorgabeeinstellungen zurück. (Weitere Informationen finden Sie unter So setzen Sie AutoCAD auf die Vorgabeeinstellungen zurück).
  • Wenn Sie ein benutzerdefiniertes Profil in AutoCAD Architecture oder AutoCAD MEP verwenden, kehren Sie zu einem der Vorgabeprofile zurück.

Zeichnung als PDF PLOTTEN

Alternativ können Sie die Zeichnung PLOTTEN in eine PDF-Datei übertragen, anstatt sie zu veröffentlichen, im Stapel zu plotten oder zu exportieren.




Produkte:

AutoCAD-Produkte; Advance Steel; DWG TrueView;
