Lineare und ausgerichtete Mehrfachbewehrungs-Beschriftungen funktionieren in Revit nicht wie erwartet

Autodesk Support

5. April 2025

Abgedeckte Produkte und Versionen

Problem:

Benutzer haben berichtet, dass die Mehrfachbewehrungs-Beschriftung (MRA) nicht funktioniert. Lineare MRA-Linien können nicht für bestimmte Bewehrungsverlegungen eingefügt werden. Ausgerichteter MRA wird in falscher Richtung eingefügt. Beschriftungspfeile werden zwischen Bewehrungen horizontal anstatt vertikal platziert.



Status:

Dieses Problem wurde behoben in:

Revit 2025.1
Revit 2026

Um Updates zu installieren, öffnen Sie die Autodesk Desktop-App und klicken auf Meine Updates. Um eine neue Version Ihrer Autodesk-Software zu installieren, öffnen Sie die Autodesk Desktop-App, melden sich an und klicken auf Meine Produkte. Um ein Webbrowser für die Installation von Updates oder einer neuen Version zu verwenden, anmelden Sie Autodesk Account. (Ihr Zugriff auf neue Versionen oder Updates hängt von Ihren Autodesk-Softwareberechtigungen ab.)

Weitere Informationen:

Bewehrungen sind nicht lotrecht zur Ansicht. Der Winkel unterscheidet sich geringfügig von 90 Grad.

Umgehungslösung:

Führen Sie als alternative Lösung einen der folgenden Schritte aus:
  • Messen Sie den Winkel zwischen Bewehrungen und der lotrechten Oberfläche des Elements, wählen Sie Bewehrungen aus, und geben Sie 90Grad manuell in die Winkelbemaßung ein.
  • Löschen Sie die betroffenen Bewehrungen, und modellieren Sie sie erneut.

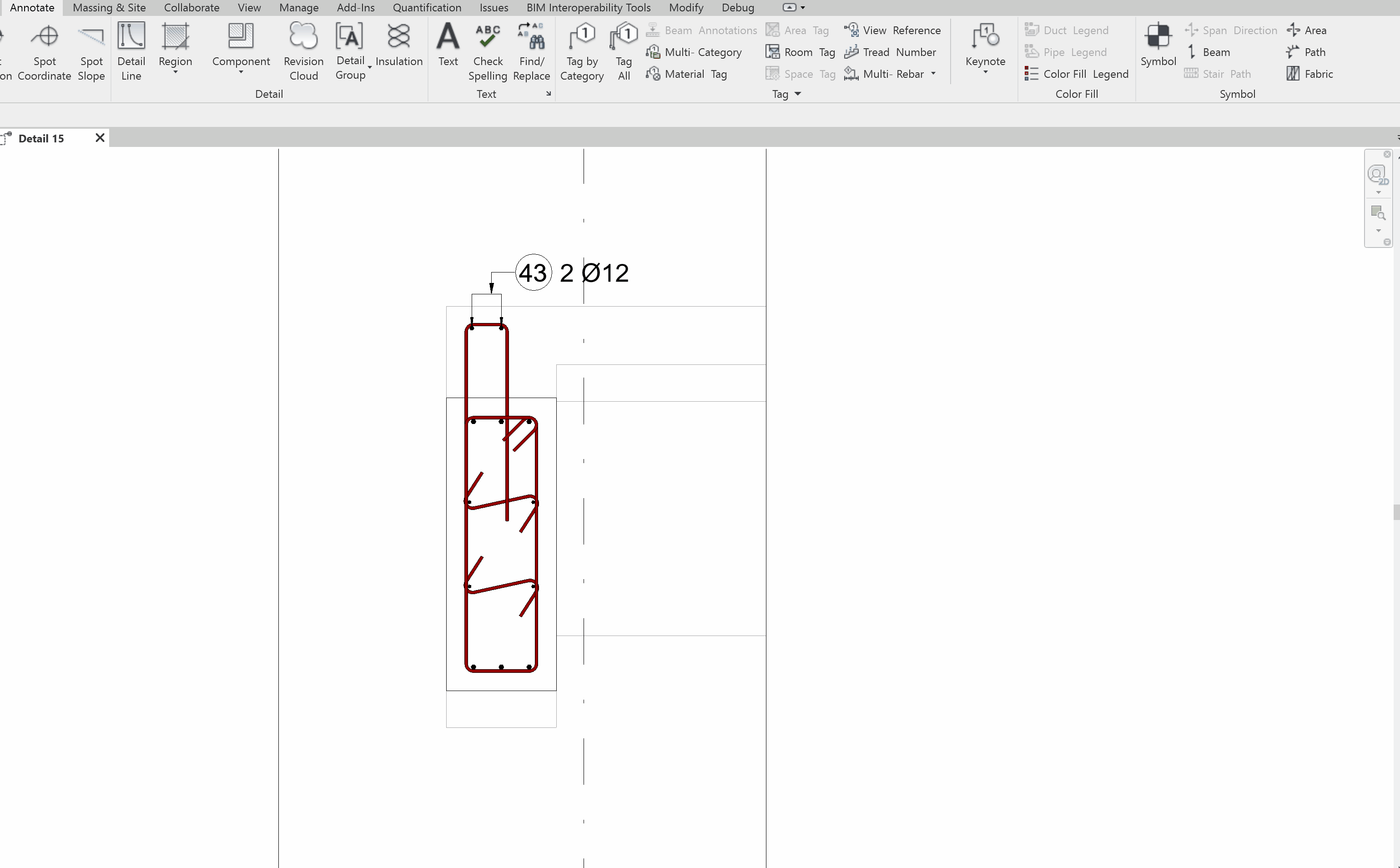

Die folgende Abbildung zeigt das Problem und die Schritte zur Korrektur der Bewehrungsrichtung:

Korrekte Bewehrung direction.gif

Produkte:

Revit-Produktfamilie;

Versionen:

2022;

Problem-ID:

188472
