In diesem Video erhalten Sie Informationen zu den speziellen Zeichnungsfunktionen des AutoCAD MEP-Toolsets, um die Zeichnungsproduktion zu optimieren, und erfahren, wie Sie Berechnungen automatisieren können. Berechnungen werden in einem anderen Video behandelt.
Videotranskript:
Heute zeige ich Ihnen, wie Sie in AutoCAD MEP Verkabelungen erstellen. Bisher wurden Verbindungen zwischen Geräten durch Linien dargestellt, und die Drähte waren nicht intelligent verknüpft. Wir mussten den richtigen Layer und Linientyp auswählen, um den Draht zu erstellen.
Drähte zwischen Objekten in AutoCAD MEP sind eigentlich "intelligente" Linien, Bogen und andere Formen. Wir verwenden diese, um Geräte zu verbinden.

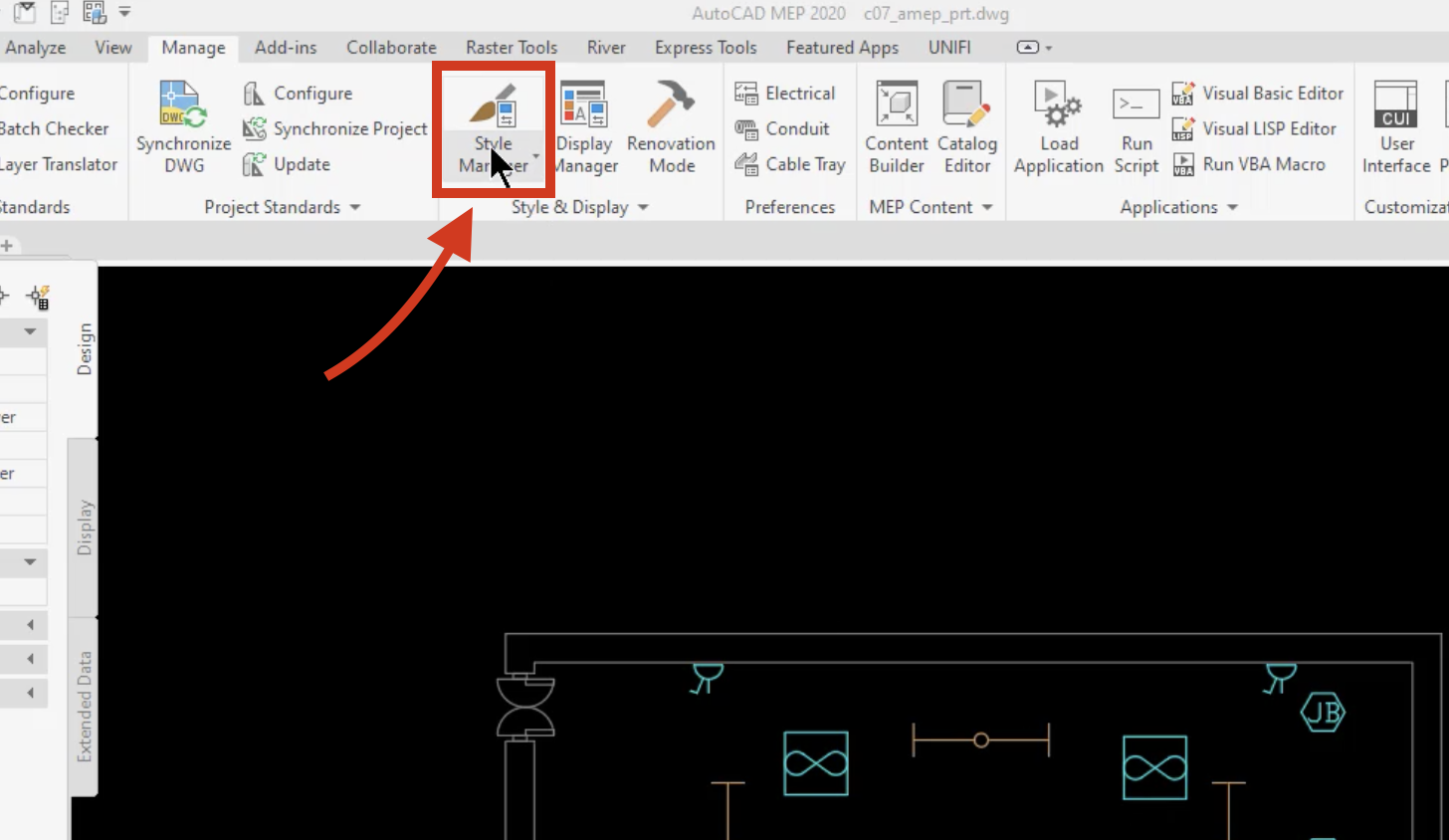

Wir können im Stil-Manager Kabelstile auswählen. Dadurch werden die verschiedenen in Ihrem Projekt verfügbaren Kabeltypen und ihre Eigenschaften angezeigt. Sie können diese nach Bedarf hinzufügen, löschen oder ändern. So erstellen wir intelligente Kabel in AutoCAD MEP.
Es gibt mehrere Möglichkeiten, um auf den Befehl Draht zuzugreifen. Eine davon ist die Werkzeugpalette. Wenn ich diese Steckdosen verbinden möchte, wähle ich 230 V Stromleitung und dann den gewünschten Stil aus. Ich wähle den Typ der Linie, einen Bogen, eine Linie, eine Leitkurve usw. aus und weise ihr eine Ansicht und ein System und ein Schalttafel (LP-1) zu.

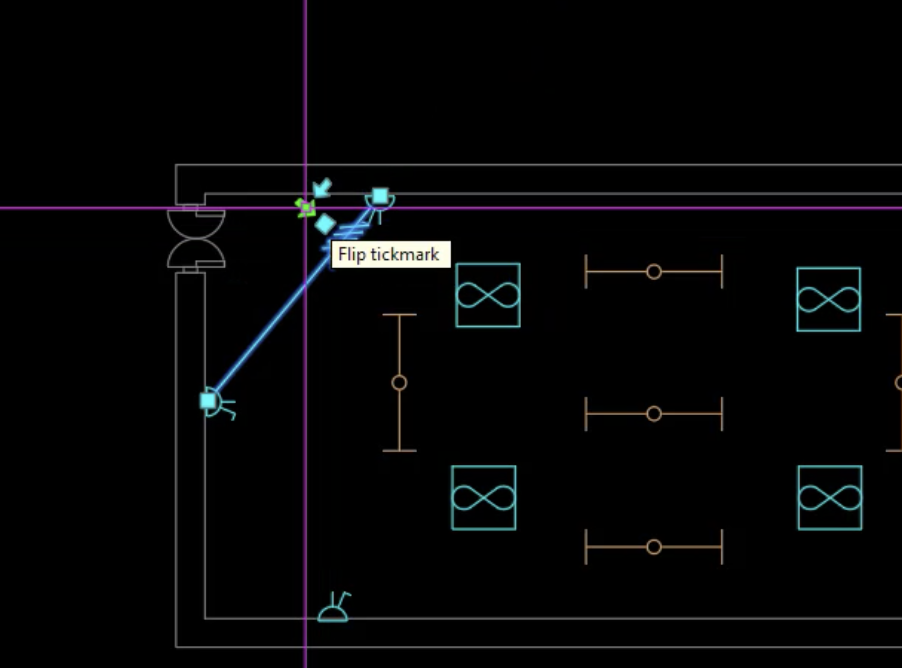

Dann bewege ich den Cursor über ein Element, bis ich einen grünen Verbinder sehe. Wählen Sie hier die Verbindung aus, und drücken Sie die Eingabetaste. Und jetzt habe ich einen Draht zwischen diesen beiden Geräten erstellt, und er hat Intelligenz, die damit verbunden ist. Die Markierungen werden automatisch eingefügt. Ich kann sie verschieben, wenn ich die Zeichnung bereinigen muss. Ich kann sie bei Bedarf in verschiedene Richtungen umkehren.
Ich kann auch einfach auf ein Gerät klicken. Sie sehen ein kleines Additionszeichen und klicken dann darauf. Jetzt kann ich zu Bogen wechseln. Sie sehen die Ansicht und andere zugewiesene Eigenschaften. Klicken Sie dann, um die Geräte anzuschließen. Ich verbinde einfach alle diese Geräte, und zuletzt den Anschlusskasten. Dann drücke ich die Eingabetaste.
Klicken Sie in die Richtung der Schalttafel. Die Anschlussleitung wird automatisch für mich erstellt. Nun habe ich intelligente Geräte oder Objekte zwischen den einzelnen Geräten hier.
Wenn ich diese Lichtquelle auswähle, kann ich hier eine Verbindung hinzufügen. Ich kann darauf klicken und "Add" auswählen, ich kann "Bogen" auswählen und eine Ansicht hinzufügen.
Diesmal möchte ich meine Deckenleuchten auswählen, also ändere ich das und lasse den gleichen Schaltkreis stehen. Dann wähle ich jedes der Geräte aus, wie zuvor, und verbinde eines mit dem anderen. Sie werden feststellen, dass diese unterschiedlich gefärbt sind. Sie befinden sich auf einem anderen Layer als die anderen Drähte.
Das AutoCAD MEP-Toolset weist jedem Draht automatisch einen Layer zu, basierend auf dem System, in dem wir ihn platziert haben. Dies ist nur ein Beispiel, um zu zeigen, wie einfach es ist, Kabel mit dem MEP-Toolset hinzuzufügen.
