Resultados diferentes al comparar la losa ortótropa con nervios unidireccionales y la losa soportada por vigas en Robot Structural Analysis

Autodesk Support

4 de abril de 2025

Productos y versiones cubiertos

Problema:

Se observan resultados diferentes al modelar una losa ortótropa con nervios unidireccionales y una losa equivalente soportada por vigas en Robot Structural Analysis.

Causas:

El eje neutro de una losa soportada por vigas se coloca en el plano neutro de la losa, lo que subestima la rigidez del apoyo. Mientras tanto, se considera una sección en T para la losa con nervios, lo que genera resultados diferentes.

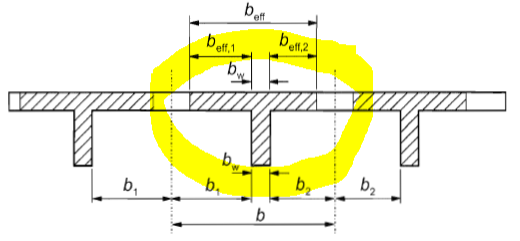

Geometría de losa con nervios

Solución:

Simule la rigidez de la forma de la sección en T para la viga que soporta la losa:

  1. Compare la inercia (Iy) de la sección rectangular y la sección T equivalente para calcular el coeficiente de reducción de las vigas de soporte.
  2. "Vaya a "Geometría"""" -> "Propiedades"""" -> "Secciones"" y haga doble clic en la viga de soporte etiqueta."
  3. Active la opción "Reducción de mamá. de inercia".
  4. Defina el coeficiente de Iy con el valor calculado.
  5. Haga clic en "Añadir".

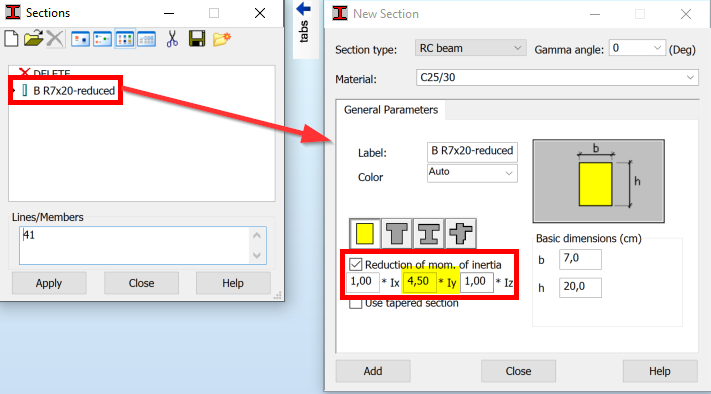

Aplicación del coeficiente de reducción al momento de inercia de una sección

Nota: "El valor del momento de inercia de una sección se puede hallar haciendo clic con el botón derecho en el elemento y seleccionando "Propiedades del objeto...""""." Las propiedades de la sección se muestran en la ficha "Propiedades".

Productos:

Robot Structural Analysis Professional;
