Profili non visibili dopo l'esportazione della struttura in acciaio da Revit a Robot Structural Analysis

Autodesk Support

11 aprile 2025

Prodotti e versioni incluse

Problema:

I profili non sono visibili dopo l'esportazione della struttura in acciaio da Revit a Robot Structural Analysis.

Soluzione:

Utilizzare il workflow consigliato per l'esportazione del modello da Revit a Robot Structural Analysis.

Eseguire i passaggi indicati.

  1. Aprire Revit e Robot Structural Analysis.
  2. Creare un modello fisico in Revit.

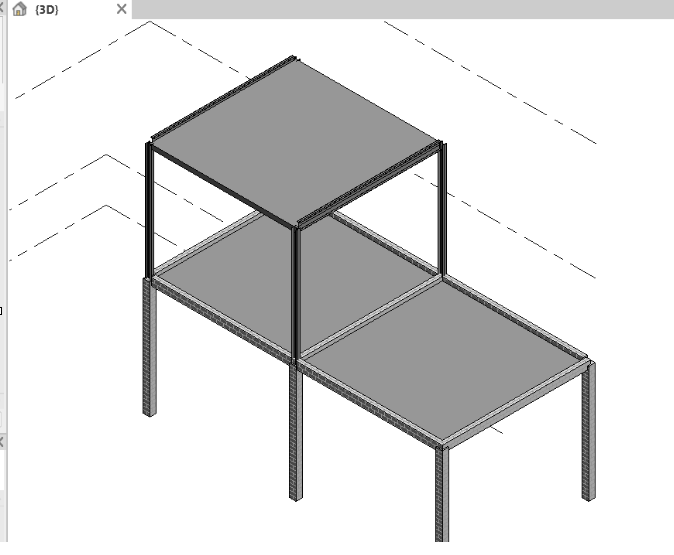

Modello fisico: Revit

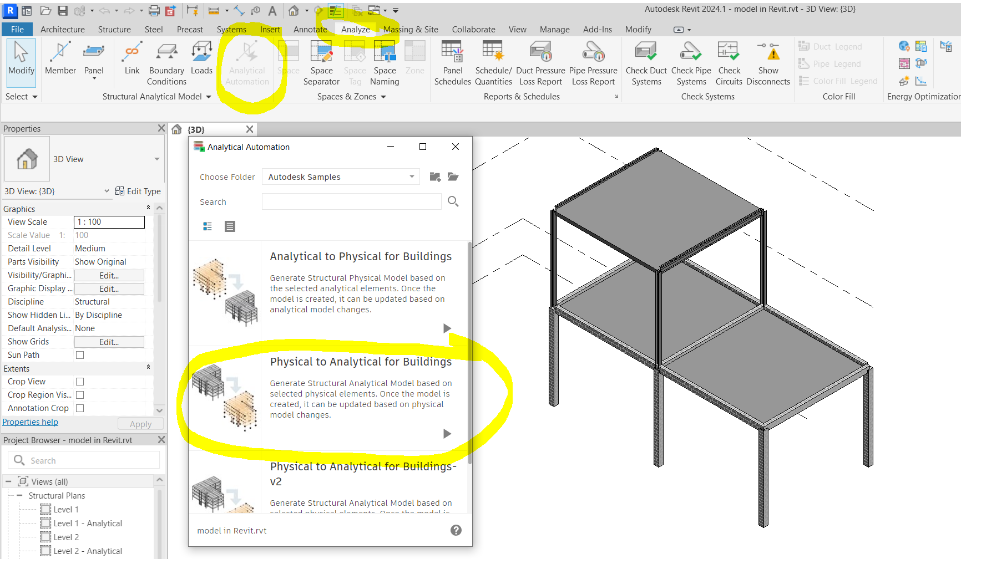

  1. Creare un modello analitico in Revit utilizzando Analizza >Automazione analitica >opzione Da fisico ad analitico

Automazione analitica

  1. Selezionare gli oggetti in Revit e premere Esegui.

generazione di elementi analitici

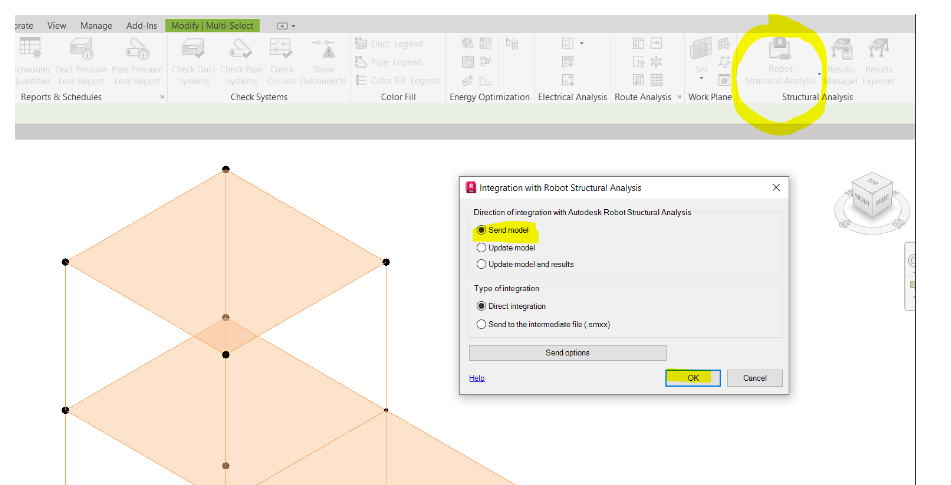

  1. Esportare il modello analitico in Robot con il collegamento Analizza >Robot Structural Analysis >Robot Structural Analysis> Invia modello

esporta il modello analitico in Robot Structural Analysis



Prodotti:

Revit; Robot Structural Analysis Professional;
