Erfahren Sie alles über die neue technische Vorschau in Fusion 360, mit der Sie optimierte generative Design Fluid Paths (Strömungspfade) erstellen können.
Fließen Flüssigkeiten oder Gase durch eine Ihrer Konstruktionen? Wirkt sich die Effizienz dieser Strömung auf die Produktleistung aus? Wenn die Antwort auf diese Fragen „Ja“ lautet, dann könnte der neu eingeführte Studientyp Fluid Path für die generative Konstruktion ein entscheidender Faktor für Sie sein.
Im Laufe der Jahre haben wir festgestellt, wie viel Zeit und Fachwissen erforderlich sind, um einen angemessen optimierten Strömungspfad manuell zu erstellen. Unzählige Kunden haben uns gebeten, diesen Prozess zu automatisieren, ähnlich wie es das generative Design für Strukturbauteile getan hat. Seit Jahren arbeiten wir hinter den Kulissen daran, dies zu ermöglichen. Nun ist endlich der Tag gekommen, an dem wir diese junge Technologie in Fusion 360 vorstellen können, und so haben wir vor kurzem eine technische Vorschau des Studientyps „Fluid Path“ eingeführt.
Was ist ein „Fluid Path“?
Das Ziel des Studientyps Fluid Path ist es, ein Fluid Path Volumen zu erstellen, das den geringsten Druckabfall zur Folge hat. Bei dieser Funktion handelt es sich um eine technische Vorschau, die mit jeder Fusion 360-Version weiterentwickelt und verbessert wird. Ihr Feedback und Ihre Anregungen sind von unschätzbarem Wert für unser Bestreben, das Potenzial dieses Studientyps zu maximieren. Wenn Sie einen Ventilator haben, der die Strömung durch eine Baugruppe lenkt, wenn Sie komplexe Kanäle haben oder wenn Sie Vorrichtungen zur Steuerung der Strömung entwerfen, wie z. B. Ventile oder Verteiler, dann sollten Sie sich die Fluid Path Studie ansehen. In diesem Artikel erfahren Sie, wie Sie auf den Studientyp zugreifen können, welche Beispiele Sie damit erstellen können und wo Sie mehr über diese interessante neue Funktion erfahren können.
Zugang zum generativen Design Fluid Path

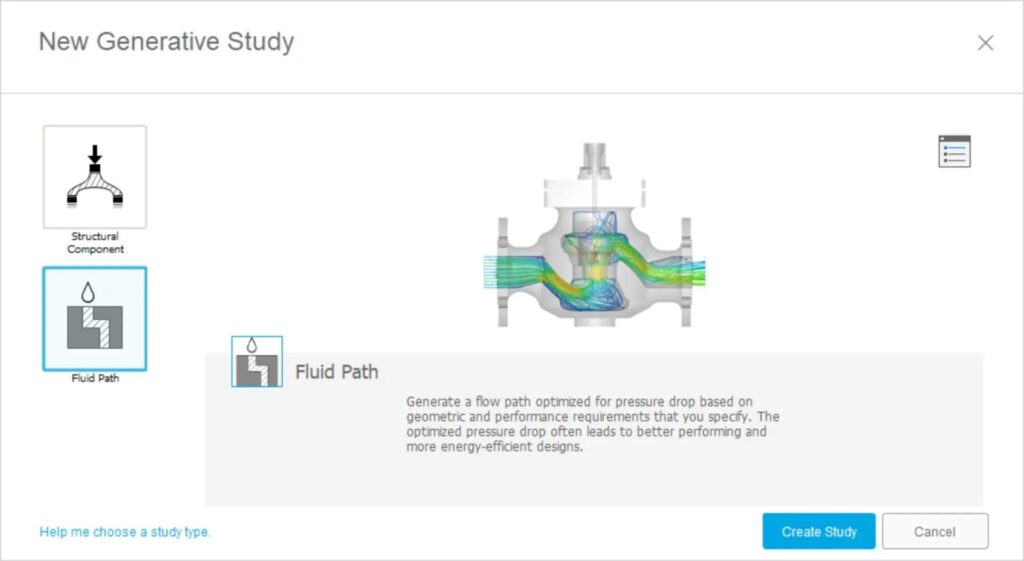

Wenn Sie eine neue generative Studie in Fusion 360 erstellen, haben Sie nun die Möglichkeit, Ihre Strukturkomponenten oder die neue Option der Erstellung von Fluid Paths zu erstellen.
Bei dieser Funktion handelt es sich um eine technische Vorschau, daher werden beim ersten Mal Informationen dazu angezeigt. Danach gelangen Sie in den vertrauten Arbeitsbereich für generative Entwürfe, den wir leicht modifiziert haben, um diese neue Funktion unterzubringen.
Wann ist die Verwendung dieser Funktion sinnvoll?

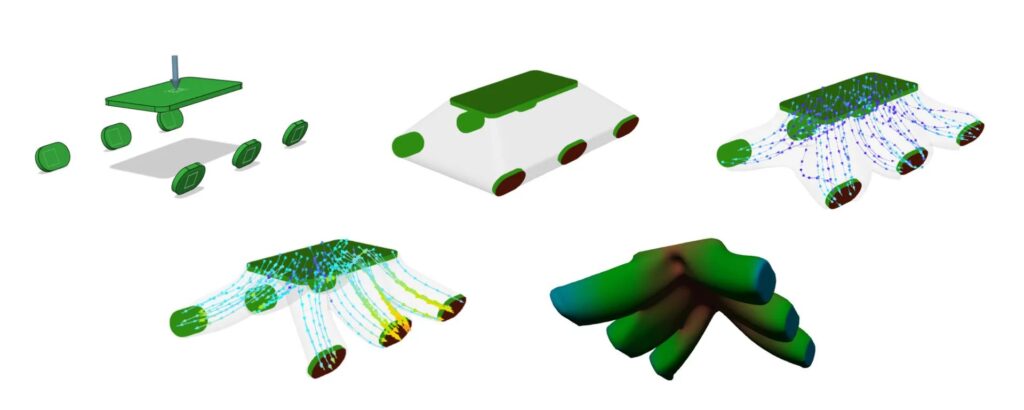

Hier ein einfaches Beispiel für einen Ansaugkrümmer eines Fahrzeugs: In diesem Fall haben wir einen Anschluss, an dem der Durchfluss vom Turbo ankommt, und er muss effizient auf sechs Anschlüsse verteilt werden. Wie gezeigt, geht Fluid Path von einem großen Flüssigkeitsblock aus und reduziert das Volumen auf den effektivsten Strömungsweg zu jedem Anschluss. Die Bilder zeigen die Einrichtungsgeometrie, die anfängliche Form, eine Zwischenform und die endgültige Form mit Durchflusslinien bzw. Druckdiagramm.

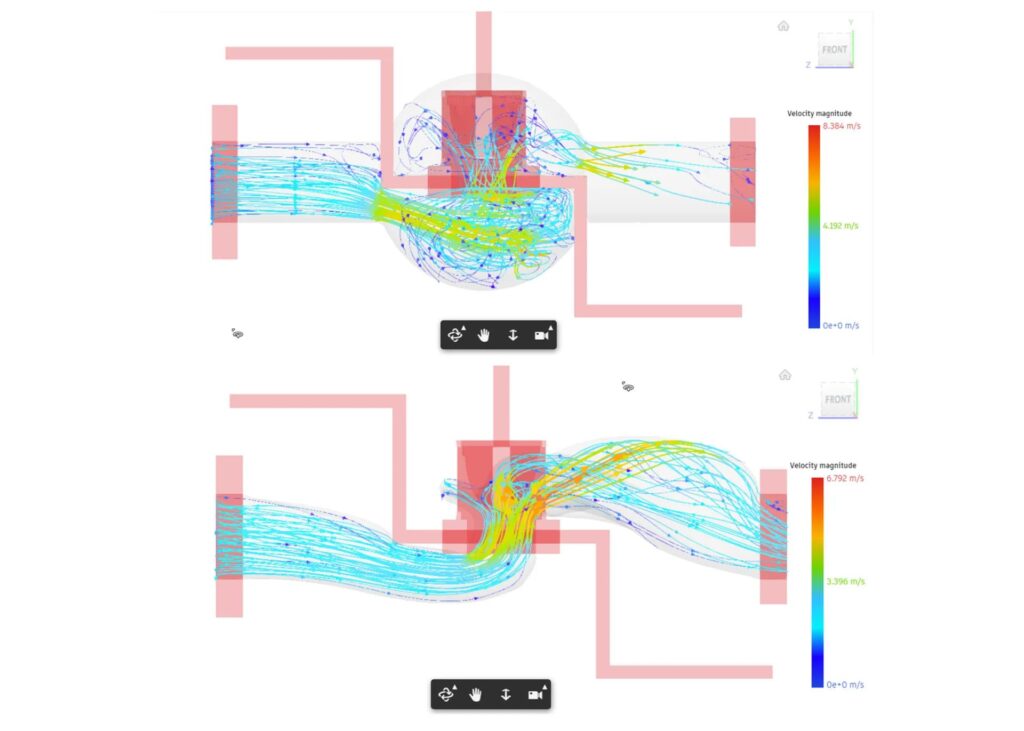

Das folgende Beispiel ist ein Mehrwegeventil. Wir geben eine einfache Ausgangsform vor und möchten, dass die Software das Flüssigkeitsvolumen reduziert und uns einen minimalen Druckabfall liefert. Hier sehen Sie die Ausgangsform und die endgültige Form. Beachten Sie, dass die roten Objekte Hindernisse sind.
Erfahren Sie mehr über Generative Design Fluid Path
Wenn Sie mehr über die Erstellung generativer Design-Fluid-Paths erfahren möchten, besuchen Sie unser Hilfethema hier. Das Anleitungsvideo zeigt, wie man auf einen Datensatz zugreift und gibt grundlegende Informationen zu den ersten Schritten. Der Übersichtlichkeit halber können Sie den oben erwähnten Datensatz in Fusion 360 über das Datenpanel finden: Datenfenster > Generative Design Samples > Fluid Path.
