Erfahren Sie, warum Fusion 360 den Entwurf von Leiterplatten (PCB) für Industriedesigner mit ECAD- und MCAD-Integration erleichtert.

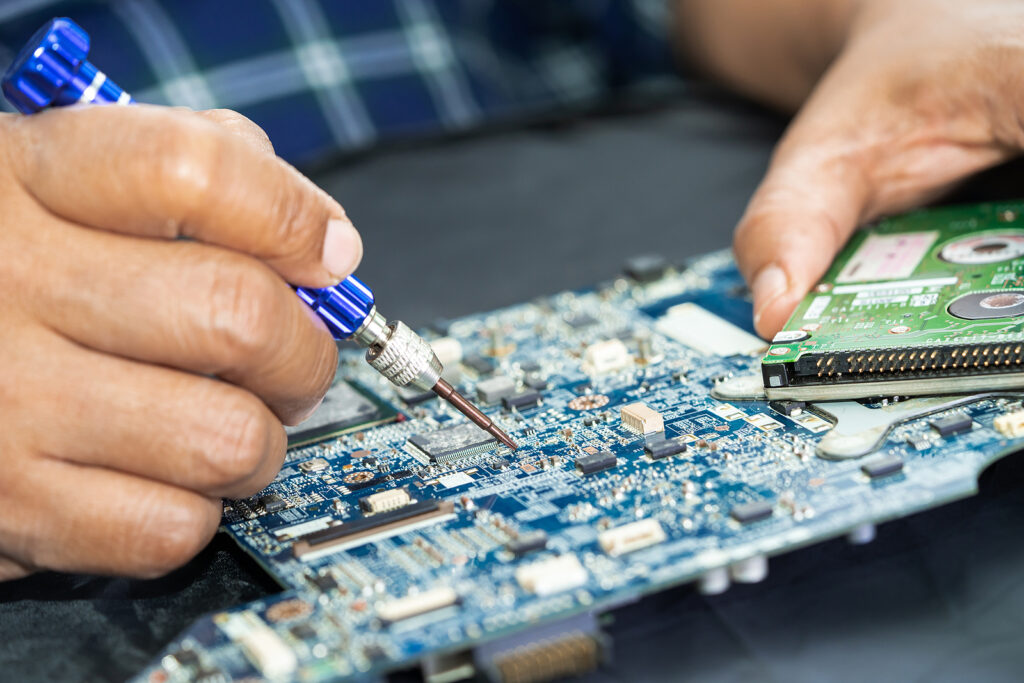

Leiterplatten
Das Industriedesign ist ein sich wandelnder Trend, der Innovationen begünstigt. Infolgedessen entwickelt sich CAD-Software wie Fusion 360 schnell weiter und wird immer robuster, was das Design von Leiterplatten (PCB) für industrielle Anwendungen erleichtert. Mit dem Fortschreiten dieser Innovation wird die Kluft zwischen Industriedesignern und PCB-Ingenieuren immer kleiner. Anstatt abteilungsübergreifend zu kommunizieren und mit einseitigen Arbeitsabläufen zu arbeiten, können Designer und Ingenieure innerhalb desselben Programms zusammenarbeiten. Die Integration von ECAD und MCAD spart Zeit und Geld.
Wie bei jeder sich weiterentwickelnden Technologie ist es wichtig, dass Ingenieure sich umfassend über das PCB-Design informieren, bevor sie das nächste große Ding ausprobieren. Grundlegendes PCB-Design ist die Voraussetzung für effektive Kommunikation und Zusammenarbeit.
Effektive Kommunikation
Industriedesigner, die die Grundlagen des PCB-Designs verstehen, können effektiver mit PCB-Ingenieuren kommunizieren. Wie bei den meisten Berufen gibt es auch beim PCB-Design eine eigene Sammlung von Fachbegriffen. Wenn Sie die grundlegende PCB-Terminologie verstehen, können Sie mögliche Kommunikationspannen vermeiden und die Teamarbeit verbessern.
Hier sind einige wichtige Fachbegriffe:
- Silkscreen – Eine Farbschicht, die weiße Kennzeichnungen wie Buchstaben, Logos und PCB-Herstellersymbole auf der Leiterplatte darstellt.
- Gerber-Datei – Eine während des PCB-Designs erstellte Datei, die wichtige Informationen über Löcher, Leiterbahnen, Komponenten usw. enthält.
- Kupferbahnen – Leiterbahnen, die Komponenten, Pads, Vias, Widerstände usw. verbinden.
- Design Rule Check (DRC) – Automatisierung, die das physische Leiterplattenlayout anhand einer Reihe von Designparametern oder Regeln überprüft.
- Via – Ein leitendes Loch zwischen zwei korrelierenden Pads auf verschiedenen Leiterplattenschichten. Leiterplatten können mehrere Lagen haben.
Erfolgreiche Kollaboration
Vor der zunehmenden Verbreitung der Fernarbeit wurde die einfache Zusammenarbeit oft als selbstverständlich angesehen. Mit zunehmender Remote-Zusammenarbeit steigt auch die Wahrscheinlichkeit von Kommunikationspannen, die eine erfolgreiche Zusammenarbeit zunichte machen und ein ansonsten bedeutendes Projekt zum Stillstand bringen können. Mit Cloud-basierter Software wie Fusion 360 ist die Remote-Zusammenarbeit einfacher als je zuvor. Zusammenarbeit fördert die Innovation, und Innovation verschiebt die Grenzen des Bekannten und Unbekannten. Ein Projektteam kann keine nennenswerten Fortschritte erwarten, wenn einer oder mehrere der Beteiligten mit grundlegenden PCB-Konzepten nicht vertraut sind.
Es ist jedoch erwähnenswert, dass die Zusammenarbeit eine ideale Lernumgebung darstellt. Diejenigen, die derzeit PCB-Designkurse besuchen, sollten sich nicht scheuen, Fragen zu stellen und wann immer möglich praktische Erfahrungen zu sammeln.
Leiterplatten – PCB-Layouts und Schaltpläne
Das Design von Leiterplatten beginnt mit einem Schaltplan. Glücklicherweise enthält Fusion 360 viele Werkzeuge, die dem Benutzer helfen, einen komplizierten Schaltplan zu zeichnen. Benutzer können die Komponentenbibliothek nutzen, um einen Schaltplan zu erstellen. In dieser Phase des Entwurfsprozesses können das Schaltungslayout und die Platzierung der elektronischen Komponenten so geändert werden, dass sie perfekt auf die Leiterplatte passen.
Sobald Sie das elektronische Design perfektioniert haben, wählen Sie die ideale Trägerplatte aus, die mit dem Zweck der Schaltung übereinstimmt. Anschließend bohren Sie mit einer CNC-Maschine (Computer Numerical Control) Via-Löcher. Jetzt ist die Schaltung druckbar und bereit zum Ätzen und Strippen. Natürlich gehört zum PCB-Designprozess, zur PCB-Bestückung und zum PCB-Prototyping noch viel mehr.
Wenn Sie den Designprozess kennen, können Sie sich besser in die größere PCB-Community integrieren und eine kohärente Beziehung zwischen PCB-Designern, Ingenieuren und PCB-Designsoftware herstellen.
Lernen Sie noch heute die Grundlagen des PCB-Designs mit Fusion 360
Je nach Erfahrung und Ausbildung sind einige aufstrebende Industriedesigner vielleicht mit grundlegenden PCB-Designkonzepten vertraut. In jedem Fall stehen Schulungsressourcen und Tutorials für neue und erfahrene Industriedesigner zur Verfügung, die ihre KenWarum Industriedesigner die Grundlagen des PCB-Designs kennen solltenntnisse auffrischen oder grundlegende PCB-Designs in Verbindung mit den intuitiven und integrierten Designfunktionen von Fusion 360 erlernen möchten.
Verbinden Sie Ihr Design und Ihre Konstruktion noch heute. Starten Sie noch heute mit einer kostenlosen Testversion.
