Simplifiez le processus de développement des produits et adoptez une approche automatisée de la conception de produits complexes grâce aux outils de conception et de modélisation 3D avancés de Fusion 360 Product Design Extension.
Qu’est-ce que Fusion 360 Product Design Extension ?
Nous étendons les principales fonctionnalités de conception et de modélisation 3D d’Autodesk Fusion 360. Fusion 360 Product Design Extension est axé sur les produits de grande consommation et sur l’automatisation et l’accélération de la conception. Vous avez désormais accès à des outils de conception qui automatisent et simplifient la création de fonctionnalités adaptées à la fabrication. Vous pourrez également obtenir des informations sur la conception pour vérifier la fabricabilité de vos pièces en plastique.
Que propose Fusion 360 Product Design Extension ?

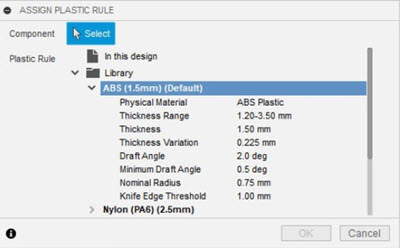

Matériaux intelligents
La sélection de matériaux adaptés est cruciale pour la fabrication d’une pièce en plastique. C’est pour cette raison que vous devez définir un matériau au début du processus de conception dans Fusion 360 Product Design Extension. La magie commence ici. Par exemple, lorsque vous créez une pièce en tôle, la sélection du matériau de votre pièce entraîne la définition de règles pour automatiser les fonctionnalités. Cela inclut l’épaisseur de paroi, les angles de dépouille, le rayon du raccord, etc. L’avantage lorsque passez d’un matériau plastique à une autre est que les caractéristiques de votre plastique sont automatiquement mises à jour en fonction des règles du nouveau matériau. Ces règles de matériaux proposent des conseils de conception en cas de problème avec la dépouille de face, l’épaisseur de paroi, les arêtes ou les contre-dépouilles. Elles sont renseignées par défaut, mais vous pouvez aussi les personnaliser.

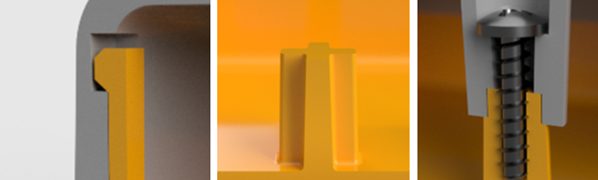

Fonctions de conception plastique
Fusion 360 Product Design Extension ajoute des fonctionnalités spécialement conçues, qui automatisent la création de bossages, éléments à accrocher et nervures/âmes. Par ailleurs, ces fonctions de conception plastique créent automatiquement des éléments secondaires, tels que des dépouilles, raccords et éléments supérieur/inférieur à assembler. Ensemble, ces fonctionnalités permettent d’accélérer vos conceptions et de réduire les éléments dans votre plan de montage chronologique. Toutes ces fonctionnalités sont même liées au matériau.
Imaginons par exemple que vous passiez d’une conception en ABS à une conception en nylon. Vous verrez que chaque fonctionnalité est associée à la mise à jour des règles avec l’épaisseur de paroi, l’angle de dépouille et le rayon de raccord interne appropriés. Pour créer un bossage simple (haut et bas, avec une fixation), les workflows de modélisation traditionnels prennent plus de temps et comportent moins de fonctionnalités que la commande Bossage de Product Design Extension. Il en va de même pour toutes les fonctionnalités adaptées au matériau.

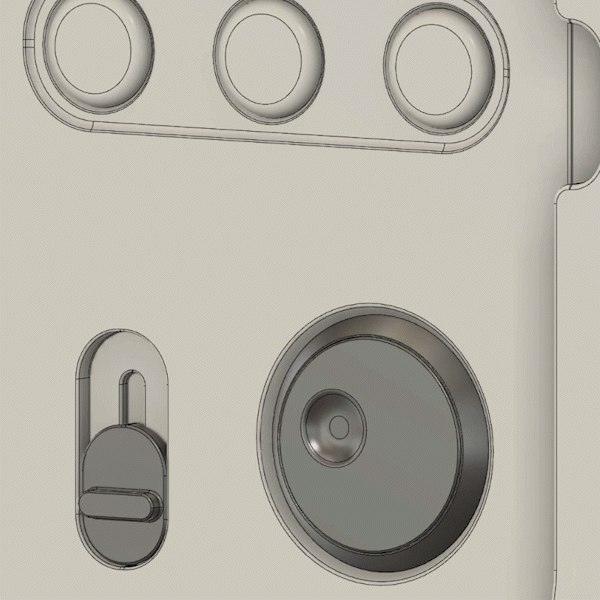

Motif géométrique
Nous avons ajouté un motif géométrique unique sur le secteur afin d’améliorer encore la conception de vos produits de grande consommation. Cela vous permet de créer une forme solide sur une surface plane ou incurvée avec différents types de distributions. Si vous voulez ajouter à votre conception un motif pour la circulation de l’air, les lumières, la prise en main/texture ou l’irisation, la fonctionnalité Motif géométrique peut automatiser ce processus.
Treillis volumétrique (aperçu)
L’outil Treillis volumétrique (technologie d’aperçu) est conçu pour les personnes qui repoussent les limites de la conception de produits. Vous pourrez sélectionner un corps et spécifier la forme de la cellule, la taille et la densité du treillis dans l’environnement Fusion 360. Il en est au stade de l’aperçu, mais nous sommes ravis de voir vos conceptions avancées avec un treillis volumétrique. Consultez la vidéo de didacticiel ci-dessous :

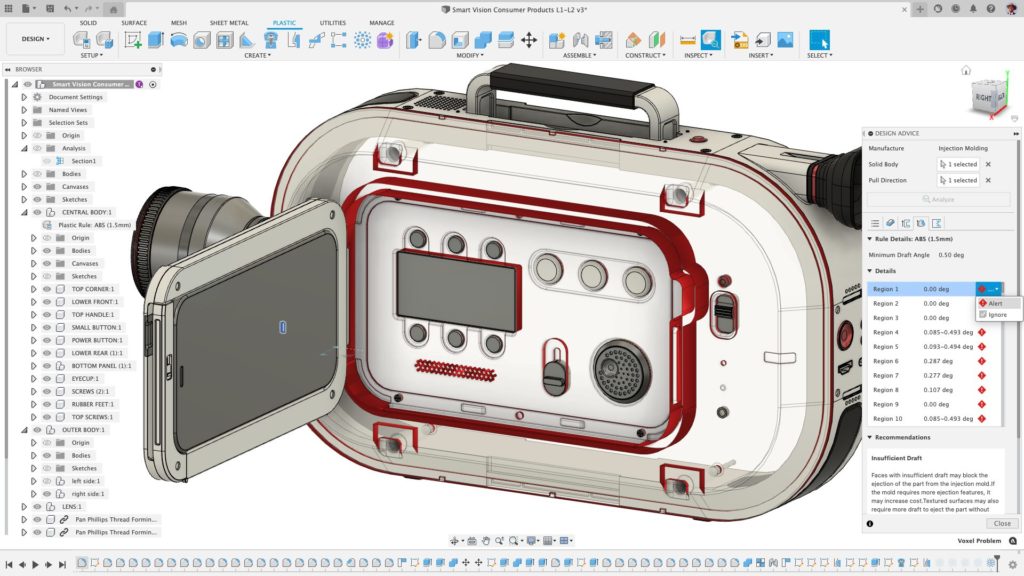

Conseils de conception (aperçu)
Enfin, à quoi bon concevoir un produit s’il n’est pas fabricable ? C’est pour cette raison que nous lançons Conseils de conception (technologie d’aperçu). Cet outil vous fournit très tôt des informations utiles sur vos conceptions, par exemple, pour des problèmes de dépouilles, des arêtes, des contre-dépouilles et des épaisseurs de parois. Il s’appuie sur le matériau utilisé et permet d’essayer différentes options afin d’optimiser votre conception pour la fabrication.
Fusion 360 Product Design Extension automatise les tâches courantes de la conception de pièces en plastique et vous donne accès à des outils de pointe permettant de distinguer vos produits de ceux de vos concurrents. Si vous êtes intéressé par l’un de ces workflows, téléchargez la version d’évaluation de 7 jours. Tentez l’expérience dès maintenant !
