InfoWorks ICM の RTC でポンプ遅延を使用する

Autodesk Support

2025年4月11日

対象となる製品とバージョン

ON/OFF状態に対して遅延が実装されているポンプオブジェクトを検討する場合、「他の制御を上書きする」オプションで遅延を考慮するかどうかが明確でないことがよくあります。予期される動作の確証がない場合、生成される結果はモデラーの意図を反映していない可能性があります。

[遅延]フィールドは、ポンプのランプアップまたはランプダウンにかかる時間を定義するために使用されます。これは、定義された時間にわたって直線的に行われます。多くの場合、より大きく複雑なポンプやポンプ配置を正確に模倣する必要があります。

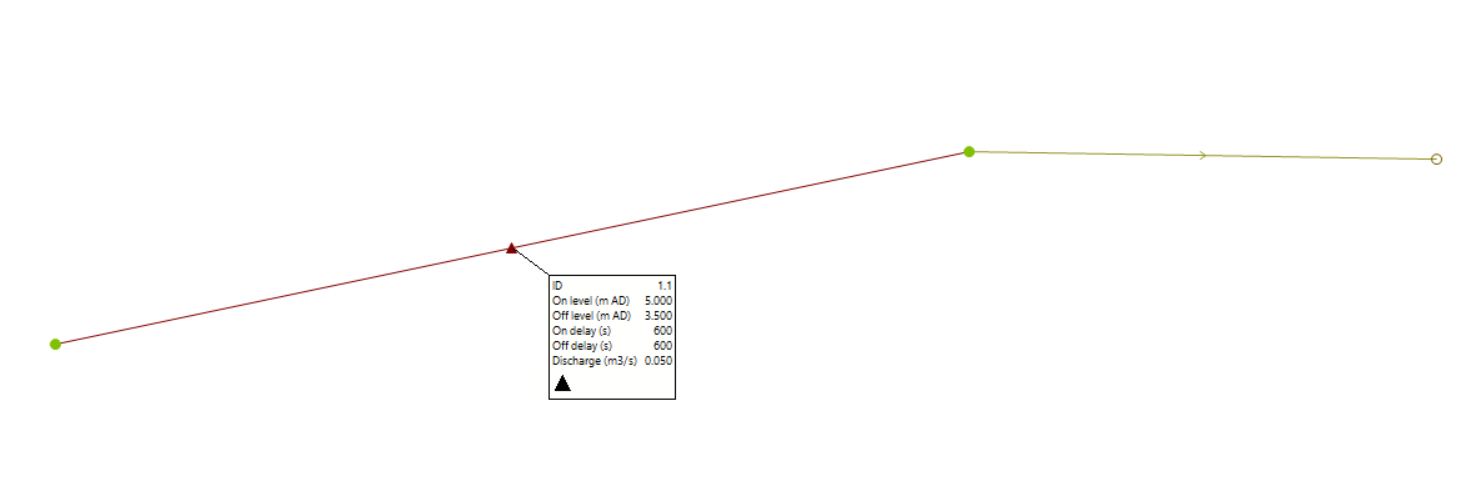

RTC 設定時のポンプの動作を検証するために、4 つの異なるシナリオを検討しました。

目的は、遅延のない動作を示すシナリオ 1 のベースシミュレーションを作成することです。次のシナリオでは、RTC オプションを適用する前に、検証するように設定された遅延で影響が表示されます。RTC 条件はポンプリンクと同じに設定されるため、操作は同一である必要があります。

遅延ありおよび遅延なしでシミュレーションを実行すると、ポンプ操作に対して次の結果が生成されました。「遅延」の影響は、指定されたポンプ速度までの線形ランプアップ期間とランプアップ期間を持つゴールドラインで見ることができます。

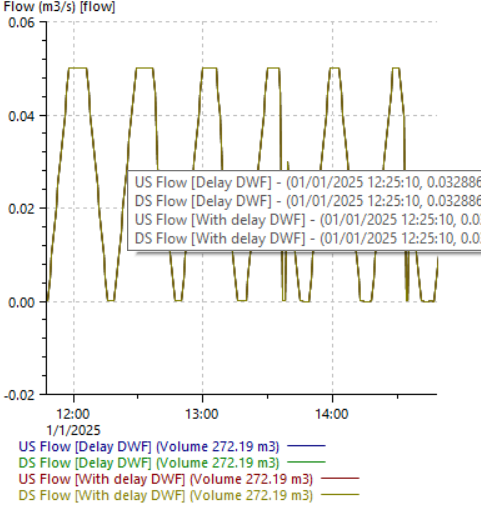

その後、3番目のシナリオを実行すると、遅延があった非RTCシナリオと比較して、次のことがわかりました。ここでは、完全一致が見られ、RTCが設定されるときに遅延が考慮されると結論付けます。

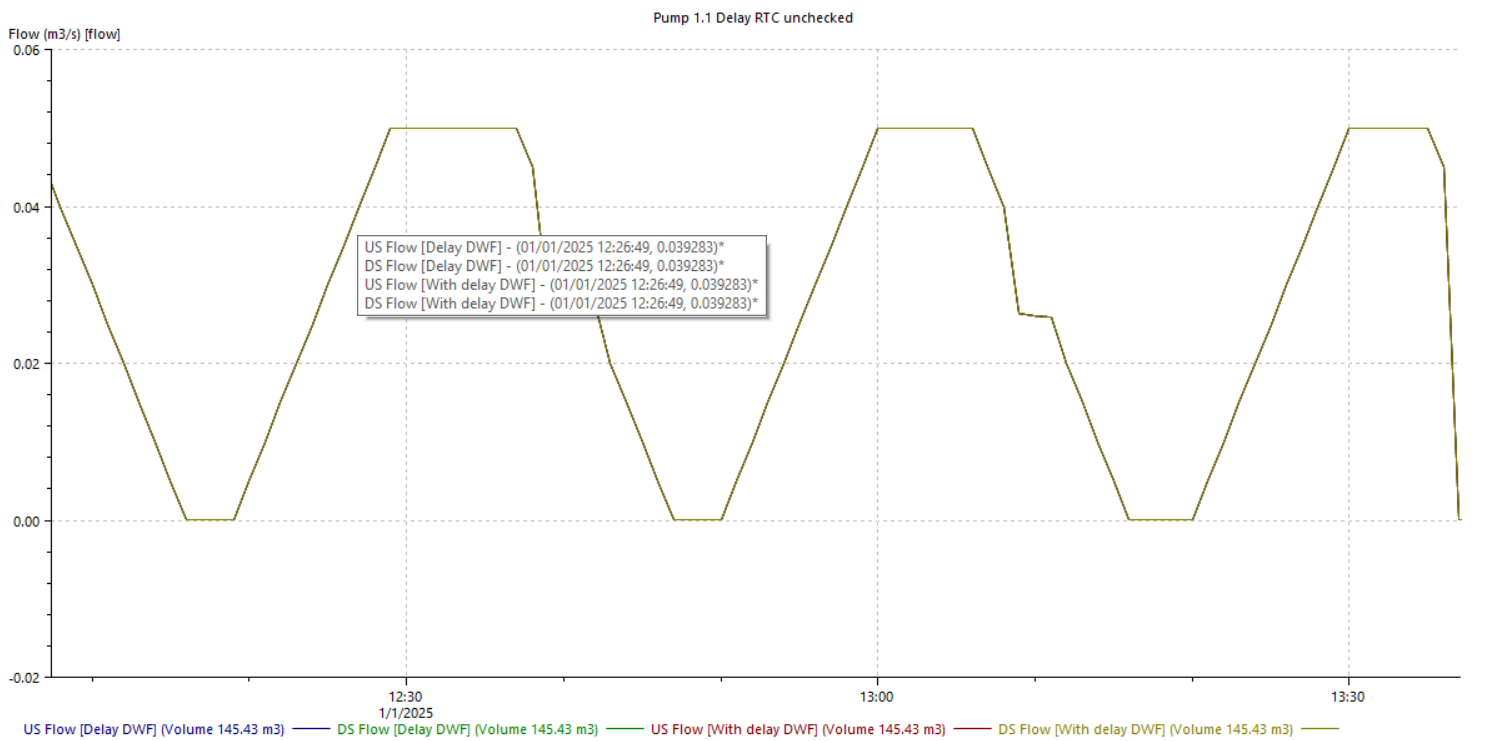

最終チェックは、「他のコントロールを上書きする」のRTCチェックボックスがアクティブなシナリオでした。もう一度同じ結果があります。

要約すると、ポンプのネットワークオブジェクトプロパティで遅延を設定すると、RTC がアクティブなときに常に適用されます。ユーザは、RTC を調整する前に、このフィールドの値が正しく設定されていることを確認する必要があります。

InfoWorks ICM;
