InfraWorksモデルの堅牢なビジュアライゼーションを作成するには、いくつかの方法があります。このセクションでは、InfraWorksでモデルのスナップショットとストーリーボードを作成する方法について説明します。
パート 1: InfraWorks でモデル スナップショットを作成する
パート 2: パート 1 の視覚化のために InfraWorks でストーリーボードを作成する
パート 3: InfraWorks で視覚化のためのストーリーボードを作成するパート 2
InfraWorksでモデルのスナップショットを作成する
スナップショットは、現在のビューのレンダリングイメージで、指定した解像度で指定した場所に保存されます。
演習ファイル:

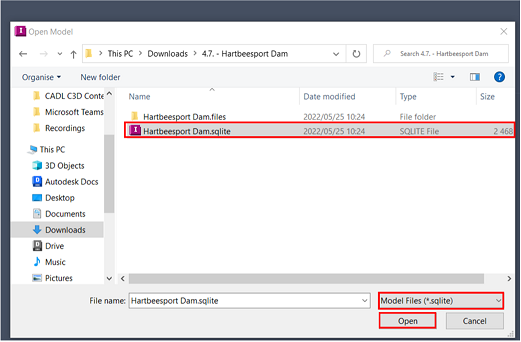

Hartebeesport Dam.Zip
トピックが完了するまでの推定時間:
10 分
トピックの手順:
6

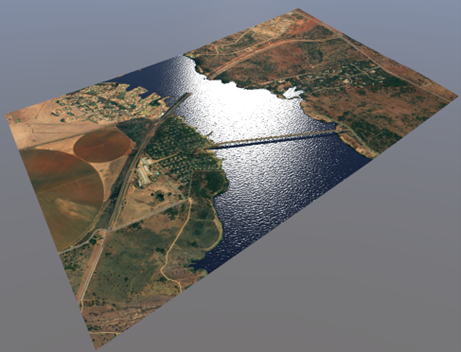

1. モデルの目的のビューにズームおよび画面移動します。

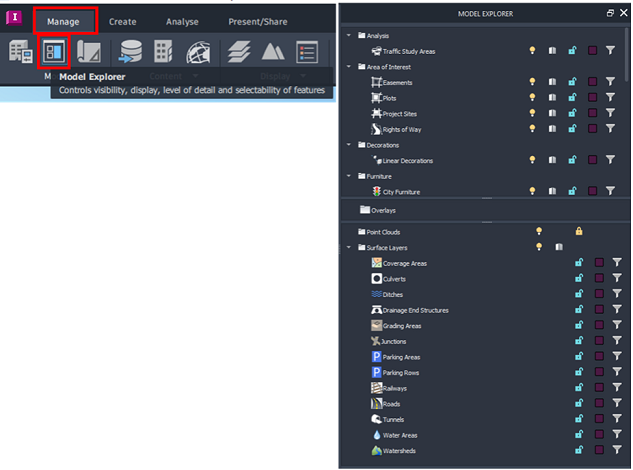

2.モデル エクスプローラを使用して、フィーチャ クラスを表示または非表示にします。表示されているもののみがスナップショットに含まれます。

3.スナップショットイメージを保存する前に、ビューに適用する視覚効果を指定します。
指定する対象 | クリック... |
水の反射や影などのグラフィックスオプション。 |  3Dグラフィックス |
モデル生成オプション(建物のファサードの詳細、ファサードの明るさ、事前に計算されたアンビエントオクルージョン(シャドウ効果用)など)。 |  モデルの生成 |
影の精度を高めるための日照と上空の設定。 | 表示 (日照と上空)の管理 |
露出とレンダリングのオプション。 | Views メニュー   (Visualization) |
ヒント: 白い建物のファサードを表示するには、ここで[ファサードの明るさ]を選択し、[視覚効果]パネルで[太陽の色]をオフにします。

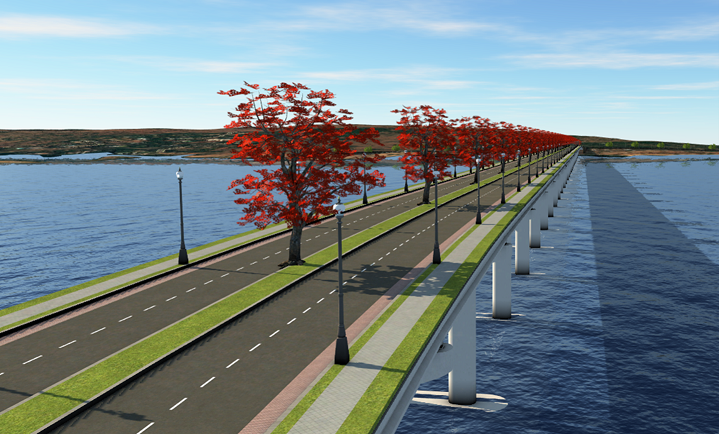

4.中央分離帯に沿った赤い木の付いた道路にナビゲートします。画面を画面移動、ズーム、およびキャプチャするビューに移動します。

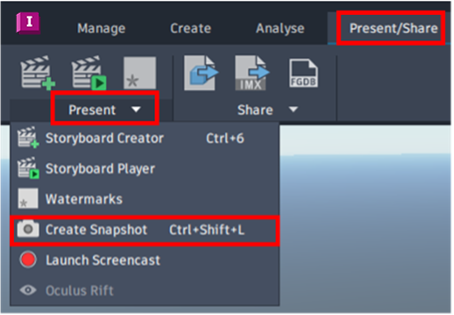

5.目的のビューが得られたら、現在の/共有タブでプレゼンテーション用のツールパネルを展開し、スナップショットの作成(Create Snapshot)を選択します。

6.ファイル名、保存場所、解像度と縦横比を指定します。保存(Save)をクリックします。

さらに詳しい情報については、ビジュアライゼーション パート 2: ビジュアライゼーション パート 1 用に InfraWorks でストーリーボードを作成する
または、『AEC Collection Quick Start Guide for Civil Engineers』に戻ってください
